GTD/GTH高效斗式提升机

您的当前位置:主页 > 产品中心 > 斗式提升机 >

GTD/GTH高效斗式提升机

  • 所属分类:斗式提升机

  • 点击次数:
  • 发布日期:2020-02-01
  • 参考价格:39800元
  • 在线询价
详细介绍

  GTD、GTH高效斗式提升机产品概述:

  高效斗式提升机又称为高强度环链斗式提升机,本系列斗式提升机为环链式传动,是继TD型、TH型高效斗式提升机在各行业得到广泛应用之后,我厂根据国内广大市场的需求,在保持TD型TH型提升机原先的各项优点和先进性能的基础上,引进开发生产出了新一代GTD型、GTH型高效斗式提升机。该机型是一个集技术先进性、产品经济性、使用检修可靠性于一体的新产品,已经投入市场,并达到用户好评,欢迎大家比较选用。

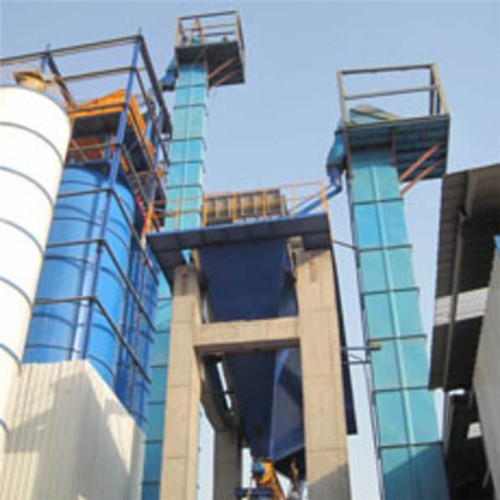

GTD高效斗式提升机

  GTD、GTH高效斗式提升机特点与用途:

  1、GTD与GTH型高效斗式提升机具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送,高效斗式提升机可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。

  2、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式,以高强度环链为牵引件,该链条按GB/T12718-91《矿用高强度圆环链》制造。

  本设备有两种料斗。

  bd和dh型,这是一种深型斗,一般适用于输送干燥、松散、易于抛出、流动性好的物料,如水泥、煤块、碎石、粮食等物料。

  ad和ah型是一种比深斗浅的斗,它适用于流动性差一些。稍有湿的物料,如砂、煤、化工原料等。

  3、本机的头尾部及中部机壳作了密封处理,物料及粉尘极少外溢,极少造成环境污染。

  4、本机为混合或重力卸料,掏取式喂料。

  5、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上,在链轮磨损后,只需要换轮缘,维修方便,节省原材料,降低维修费用。下轮改为凸缘轮,彻底改变了原双链轮成本高,易脱链的缺陷。

  6、GTD型上轮采用斜边光轮、该轮具有自定心的作用,可避免输送带跑偏。

  7、本机型在下部设有料位器和速度控制器,用户可根据需要造取,以达到电自动控制的目的。

  8、本机涨紧装置有两种,对于提升高度不大于25m高的机型,一般选用丝杆涨紧,对于提升高度大于25m的机型,选用重力涨紧,特殊要求,用户订货时请说明。

GTD、GTH高效斗式提升机输送能力:

GTD型斗式提升机配ad型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 2.6 4.1 6.5 10 16 25 40 61 102 161 255
输送量m3/h φ=100% 45 60 95 135 210 290 460 655 1050 1500 2080
φ=75% 34 45 71 101 158 218 345 491 788 1125 1560
zui大提升高度m 70 70 70 70 70 70 70 70 70 70 70


GTD型斗式提升机配bd型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 1.9 2.9 4.6 7.4 12 19 29 47 74 117 184
输送量m3/h φ=100% 32 42 70 100 155 220 335 480 760 1090 1500
φ=75% 24 32 53 75 116 165 251 360 570 818 1125
zui大提升高度m 80 80 80 80 80 80 80 80 80 80 80


GTD型斗式提升机配ah型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 2.6 4.1 6.5 10 16 25 40 64 102 161 255
输送量m3/h φ=100% 30 47 65 100 145 205 350 475 720 1135 1800
φ=75% 23 35 49 75 110 154 262 356 540 851 1350
zui大提升高度m 60 60 60 60 60 60 60 55 55 40 40


GTD型斗式提升机配bh型斗输送能力表:

斗宽mm 160 200 250 315 400 500 630 800 1000 1250 1600
料斗容积(L) 1.6 2.9 4.6 7.4 12 19 29 47 74 117 184
输送量m3/h φ=100% 21 33 45 75 110 155 255 345 520 825 1300
φ=75% 16 25 34 56 82 116 190 259 390 618 975
zui大提升高度m 75 75 75 75 75 75 75 70 70 55 55


注:表中料斗容积为盛水溶积,物料容重为r=1t/m3*大提升高度指提升机的轴距C.

以上内容就是威泰克小编关于"GTD/GTH高效斗式提升机"产品的详细介绍,因行业及技术要求不同,标准产品如不能满足需求,可联系威泰克销售人员,可获得更详情的解答。威泰克致力于提升设备的研发,以品质与服务铸造品牌。本文网址:http://www.haotiandstsj.com/dstsj/gtddstsj.html
